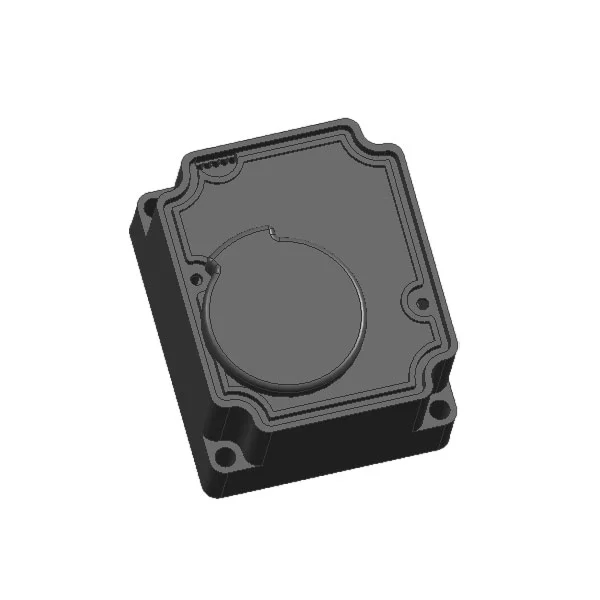

Acest motor cu angrenaj pentru contor de apă cu zgomot redus este conceput special pentru sistemele inteligente de contorizare a apei, cu scenarii de aplicare de bază, inclusiv:
• Contoare de apă inteligente rezidenţiale fără fir
• Contoare de apă inteligente controlate prin supapă plătite în avans
• Sisteme de citire automată a contorului la distanță (AMR).
• Vane motorizate pentru conducte de contorizare a apei DN15–DN50
Cu excepția cazului în care se specifică altfel, toți parametrii pentru motorul angrenaj al contorului de apă cu zgomot redus utilizat în contoarele de apă sunt testați la o temperatură ambientală standard (23°C) și la tensiunea nominală de funcționare.
1. Tensiune nominală de funcționare: 3,6 V DC
2. Domeniul de tensiune de funcționare admisibil: 2,5 V – 5 V DCNotă: În intervalul admis, o tensiune de intrare mai mare oferă un cuplu de ieșire mai mare, dar va reduce durata de viață a actuatorului.
3. Curent de funcționare fără sarcină la tensiunea nominală: ≤ 25 mA
4. Curentul cu rotor blocat (blocat) la tensiunea nominală: ≤ 450 mA (pentru motorul din seria 300)
5. Cuplul nominal de ieșire:
o ≥ 1,8 N·m (potrivit cu raportul de reducere 2400:1)
o ≥ 2,7 N·m (potrivit cu raportul de reducere 3700:1)
6. Timp de acționare a supapei la 90° (un sfert de tură):
o ≤ 10 s (potrivit cu raportul de reducere 2400:1)
o ≤ 16 s (potrivit cu raportul de reducere 3700:1)
7. Opțiuni standard pentru raportul de viteză: 2400:1, 3700:1
8. Definirea secvenței firelor (WSD)
| Culoarea firului | Definiția funcției de bază |
| Albastru | Semnal de întrerupător în poziție a supapei deschise |
| Alb | Terminal comun (COM) pentru semnale în poziție |
| Galben | Semnal întrerupător în poziție de închidere a supapei |
| Negru | Polul pozitiv de putere DC (+) |
| Roşu | Polul negativ de alimentare CC (-) |
| Notă: Secvența firelor, codul de culoare și lungimea firului pot fi complet personalizate în funcție de cerințele specifice ale clientului. |
Gradul de protecție la pătrundere (IP): IP67Notă: Performanța de protecție împotriva prafului și imersiei în apă IP67 este atinsă numai atunci când servomotorul este asamblat corect și fixat ferm cu carcasa apometrului sigilată potrivită.
Î: Cu ce dimensiuni de țeavă este compatibil actuatorul KY-59?
R: Motorul angrenaj al contorului de apă cu zgomot redus este proiectat pentru supape de contor de apă de la DN15 la DN50, cu două opțiuni de reducere a angrenajului pentru a se potrivi cu diferite cerințe de cuplu pentru diferite diametre de țeavă și condiții de lucru.
Î: Pot fi personalizate secvența și specificațiile firelor?
A: Da. Susținem personalizarea completă a secvenței firelor, codificarea culorilor, lungimea firului și ecartamentul firului pentru a se potrivi cerințelor specifice ale sistemului de asamblare, instalare și control.
Î: Evaluarea IP67 acceptă funcționarea subacvatică pe termen lung?
R: Evaluarea standard IP67 asigură că unitatea este etanșă la praf și rezistentă la scufundarea temporară în până la 1 m de apă timp de 30 de minute. Pentru o funcționare scufundată pe termen lung în scenarii de funcționare a contorului de apă, acesta trebuie asamblat corect cu carcasa apometrului etanșă potrivită pentru a menține o performanță stabilă de protecție.
Î: Ce sursă de alimentare este recomandată pentru KY-59?
R: Tensiunea nominală de funcționare este de 3,6 V DC, cu un domeniu de lucru permis de 2,5 V până la 5 V DC. Vă recomandăm să utilizați o sursă de alimentare stabilă a bateriei cu litiu de 3,6 V pentru a echilibra performanța cuplului, consumul redus de energie și durata de viață lungă.
