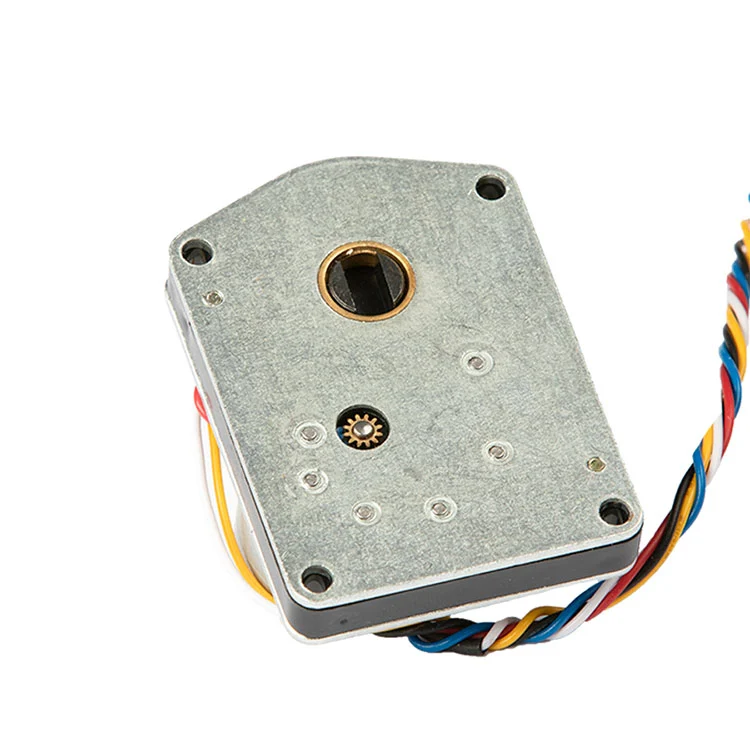

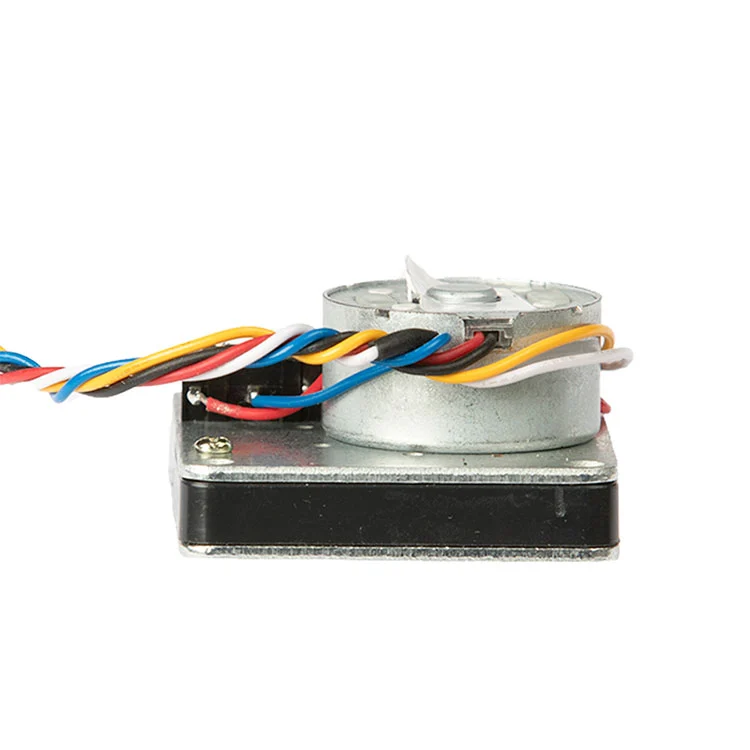

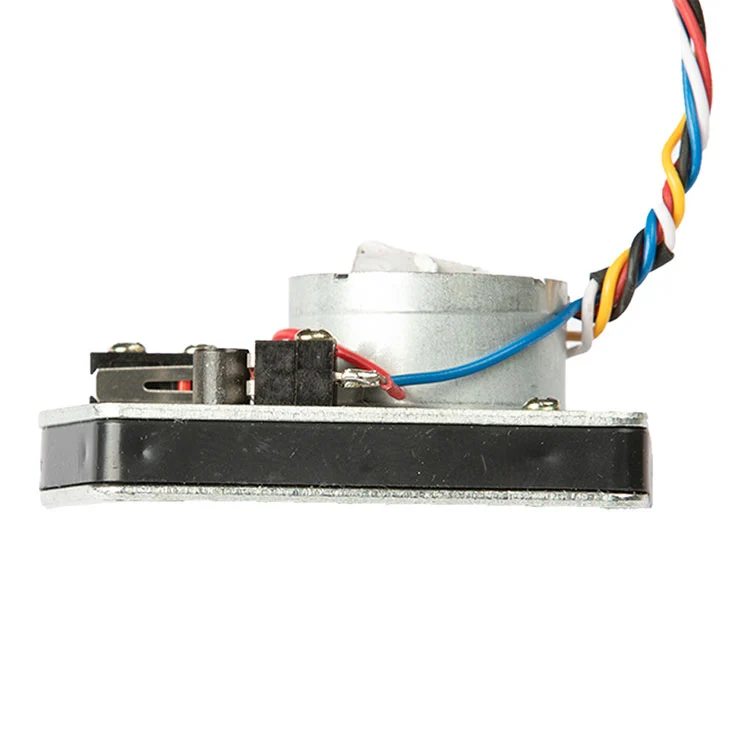

3,6 V apometru cu bilă controler actuator pentru apometre inteligente.
3,6 V DC · 2,5–5 V operabil · 1000:1 reducere · >15 kg de tracțiune nominală · ≤25 mA curent de funcționare · 450 mA curent cu rotor blocat · ≤13 s deschis/închidere.
Control cu 5 fire: roșu pozitiv, negru negativ, albastru deschis, alb COM, galben închis. Proiectat pentru controlul supapelor cu bilă în contoare inteligente de apă rezidențiale și utilitare.
Cablu OEM, conector și personalizare a mărcii. MOQ și termenul de livrare confirmat la cotație.Trimiteți specificațiile supapei pentru o ofertă potrivită.
Dacă achiziționați dispozitive de acționare pentru supape cu bilă pentru contoare inteligente de apă, întrebările de aprobare sunt previzibile: va oferi suficientă forță pentru o supapă cu bilă învechită, se va potrivi consumul de curent cu bugetul de putere al contorului și cablarea se va potrivi cu placa de contor fără reluare? Acest actuator de 3,6 V este construit în jurul acestor trei constrângeri.
Kaiye a fabricat dispozitive de acționare a contoarelor de apă încă de la adoptarea timpurie a contorării inteligente, cu o capacitate anuală de acționare de10 milioane de seturiși mai mult de 30 de ani de experiență în producția de hardware și supape de control. Acest dispozitiv de acţionare a supapei cu bilă face parte din acea platformă dovedită în volum – concepută pentru integrarea OEM, consistenţa lotului şi timpii de livrare previzibili.
Mai jos veți găsi parametrii efectivi de lucru, logica cablajului, limitele de achiziție și întrebările tehnice pe care echipa dumneavoastră de inginerie le va adresa înainte de a aproba un eșantion.
Majoritatea defecțiunilor supapelor cu bilă ale contorului inteligent nu provin de la motor. Acestea provin din cauza lipsei de tracțiune a supapelor învechite, a consumului de curent care drenează acumulatorul mai repede decât era de așteptat sau a cablurilor care nu se potrivesc cu placa contorului. Acest actuator abordează direct aceste trei puncte de defecțiune.
Tabelul de mai jos reflectă configurația standard a actuatorului supapei cu bilă. În cazul în care platforma dvs. de contor funcționează pe o altă tensiune, curbă de tracțiune sau convenție de cablare, acești parametri pot fi personalizați în timpul revizuirii OEM.
| Parametru | Valoarea standard | Nota de achizitie |
|---|---|---|
| Tensiune nominală | 3,6 V DC | Confirmați compatibilitatea cu acumulatorul contorului |
| Interval de tensiune operabil | 2,5–5 V DC | Tensiunea mai mare în interval oferă o forță mai mare, dar scurtează durata de viață |
| Curent de funcționare | ≤25 mA | Bugetul pentru curent de vârf în timpul deplasării supapei, nu numai în regim de așteptare |
| Curentul cu rotor blocat | 450 mA | Util pentru dimensionarea driverului și a circuitului de protecție |
| Impingerea nominală | >15 kg | Confirmați cuplul de poziție al supapei cu bilă și dimensiunea țevii |
| Raport de reducere | 1000:1 | Se potrivește cu platforma robinetului cu bilă cu diametru mic |
| Ora de deschidere/închidere | ≤13 s | Deschis pentru a-închide sau aproape pentru a deschide la tensiunea nominală |
| Timp de cursă de 6 mm fără sarcină | Aproximativ 60 s | Măsurată sub tensiunea nominală de funcționare |
| Cablaj | Roșu pozitiv, negru negativ, albastru deschis, alb COM, galben închis | Lungimea cablului, conectorul și culoarea firului pot fi personalizate |
| Evaluare rezistentă la apă | Nu este specificat în configurația standard | Confirmați nivelul IP necesar cu inginerie pentru instalații exterioare sau scufundate |
Dacă placa contorului furnizează o polaritate diferită a semnalului de control sau folosește un conector diferit, echipa de ingineri a lui Kaiye poate revizui cablarea și poate propune o configurație potrivită, mai degrabă decât să forțeze un cablaj standard într-o platformă incompatibilă a contorului.

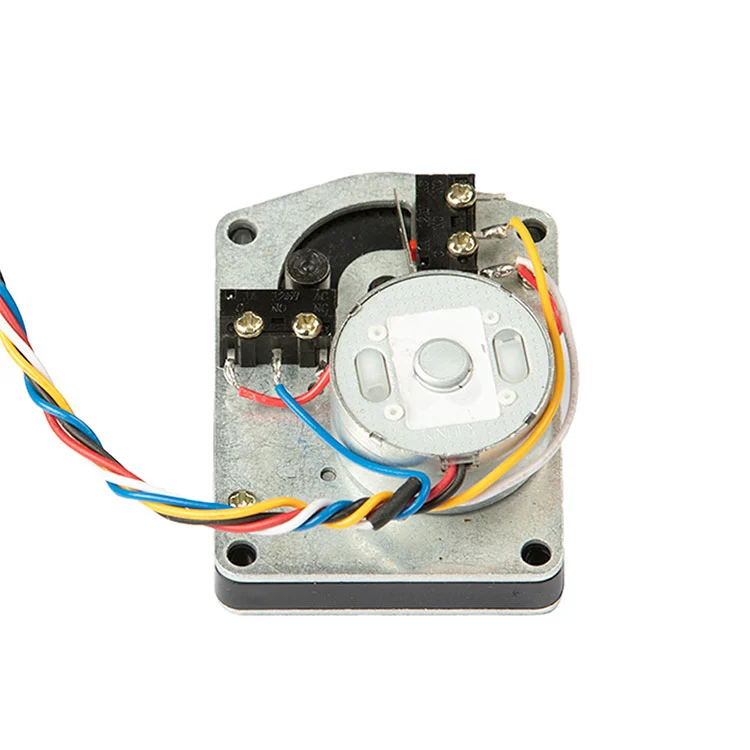

Pentru cumpărătorii OEM, actuatorul este atât de bun cât se potrivește cu carcasa contorului, tija supapei cu bilă și placa de control. Acest actuator folosește un contur compact destinat incintelor contoarelor inteligente cu spațiu limitat, cu o schemă de cablare care separă puterea de semnalele de control de deschidere/închidere.
Cablaj de alimentare.Roșu este pozitiv, negrul este negativ. Circuitul de antrenare trebuie dimensionat pentru curentul cu rotorul blocat de 450 mA, chiar dacă curentul normal de funcționare este ≤25 mA, deoarece locașul supapei poate solicita pentru scurt timp curent mai mare. Protecția împotriva polarității inverse pe placa contorului este recomandată dacă actuatorul poate fi înlocuit pe teren.
Cablajul de control.Albastrul este deschis, albul este COM, galbenul este aproape. Acest circuit trebuie tratat ca o intrare de control, nu o linie de alimentare și ar trebui să rămână independent de modulul de comunicație, astfel încât o defecțiune a comunicației să nu dezactiveze controlul supapei.
Interfață de montare.Dispozitivul de acționare este proiectat în jurul tijei supapei cu bilă și a modelului de montare utilizat pe corpurile supapelor inteligente cu diametru mic. Înainte de lansarea volumului, cumpărătorii ar trebui să confirme pătratul tijei, distanța dintre găurile de montare și orientarea actuatorului în interiorul carcasei contorului. Kaiye poate furniza o mostră pentru verificarea ajustării mecanice înainte de plasarea comenzii de producție.
Dacă aprovizionați și carcasa contorului sau ansamblul complet de supapă, actuatorul poate fi revizuit împreună cucarcasă a contorului de apăși corpul supapei pentru a reduce nepotrivirea interfeței la asamblare.
Dispozitivul de acționare este poziționat pentru controlul supapei cu bilă cu diametru mic, unde funcționarea cu baterie și consumul de curent scăzut contează mai mult decât acționarea la viteză mare. Aplicațiile tipice de volum includ:
Deoarece actuatorul face parte din platforma mai largă de componente a contorului de apă Kaiye, cumpărătorii care aprovizionează mai multe componente pot consolida calificarea și logistica. Dacă proiectul dvs. necesită și o comunicare fără fir la nivelul contorului, actuatorul este proiectat să funcționeze alături de Kaiye.apometru fără firplatformă. De asemenea, puteți revizui integralGama de acţionare a contorului de apăpentru modelele aferente.
Pentru cumpărătorii B2B, „producător” ar trebui să însemne controlul procesului, nu doar o companie comercială cu un catalog. Kaiye operează un sistem de calitate ISO 9001, conduce producția automată pentru ansambluri de actuatoare și produce actuatoare pentru apometre de mai bine de două decenii. Acest actuator de supapă cu bilă beneficiază de acea bază de producție în trei moduri concrete:
Consistența lotului.Angrenajele sunt prelucrate la dimensiuni controlate. Asamblarea automată reduce variația de la o unitate la o unitate a ochiului de viteză, puterea de tracțiune și timpul de răspuns - critic atunci când instalați mii de actuatoare într-un proiect de utilitate.
Inspecție de intrare și test final.Producția standard include verificări funcționale pentru consumul de curent, timpul de răspuns și cursa supapei. Cumpărătorii pot solicita protocolul de inspecție și planul de eșantionare înainte de a plasa o comandă de volum.
Trasabilitate.Codul modelului, lotul de producție și înregistrările de testare sunt păstrate, astfel încât, dacă apare o problemă pe teren, populația afectată poate fi izolată în loc să trateze fiecare actuator din proiect ca suspect. Pentru mai multe despre baza de producție Kaiye și sistemul de calitate, consultațiprofilul companiei și prezentarea generală a producției.
Actuatorul supapei cu bilă este disponibil ca unitate standard, dar standard nu înseamnă fix. Pentru OEM și cumpărătorii de proiecte, următoarele articole sunt personalizate în mod obișnuit după evaluarea tehnică:
Cablu și conector.Lungimea cablului, ecartamentul firului, codul de culoare și tipul de conector pot fi specificate pentru a se potrivi cu carcasa contorului și dispozitivul de asamblare.
Logica de control.Polaritatea semnalului de deschidere/închidere și configurația COM pot fi aliniate cu placa contorului.
Împingerea și raportul de transmisie.Pentru supapele cu tracțiune mai mare a scaunului sau cu geometrie diferită a tijei, un raport de transmisie alternativ sau un nivel de motor poate fi mai adecvat decât configurația standard 1000:1.
Branding și ambalare.Marcarea cu etichetă privată, ambalarea neutră și etichetarea specifică proiectului sunt disponibile pentru comenzile de volum.
MOQ tipic și timpul de livrare sunt confirmate la cotație. Livrarea standard este, în general, 15–30 de zile după confirmarea ordinului de comandă și a probei, în funcție de cantitatea comenzii și de disponibilitatea componentelor.
Sunteți producător?
Da. Kaiye are propria fabrică cu peste 30 de ani de experiență în producție.
Puteți împacheta acest produs cu cerințele noastre?
Da. Ambalarea și etichetarea personalizate sunt binevenite pentru comenzile de volum.
Care este timpul de livrare pentru comenzile obișnuite?
Timpul de livrare este, în general, de 15-30 de zile și poate fi mai scurt sau mai lung în funcție de perioada modelului și cantitatea comenzii.
Care este definiția cablajului?
Roșu este pozitiv, negru este negativ, albastru este deschis, albul este COM și galben este aproape.
Care este ratingul de impermeabilitate?
Configurația standard nu specifică o evaluare IP. Confirmați nivelul IP necesar cu inginerie pentru instalații exterioare sau scufundate.
Este compatibil cu apometrele inteligente cu baterii uscate de 3,6 V?
Da. Servomotorul este proiectat pentru sisteme de 3,6 V DC cu un domeniu de tensiune operabil de 2,5–5 V. Confirmați logica de control a plăcii contorului și sarcina supapei în timpul revizuirii tehnice.
