Dacă achiziționați actuatoare de supape alimentate de baterii pentru contoare inteligente de apă, întrebările cheie sunt întotdeauna aceleași: va menține cuplul pe supapele învechite, cât timp va funcționa pe pachetul de celule uscate al contorului și cablarea se va potrivi cu placa contorului fără reluare? Acest actuator de 3,6 V este construit în jurul acestor trei constrângeri.
Kaiye a fabricat dispozitive de acționare a contoarelor de apă încă de la adoptarea timpurie a contorării inteligente, cu o capacitate anuală de acționare de10 milioane de seturiși peste 30 de ani de experiență în producția de hardware și supape de control. Acest actuator cu celule uscate face parte din acea platformă dovedită în volum – concepută pentru integrarea OEM, consistența lotului și timpii de livrare previzibili.
Mai jos veți găsi parametrii efectivi de lucru, logica cablajului, limitele de achiziție și întrebările tehnice pe care echipa dumneavoastră de inginerie le va adresa înainte de a aproba un eșantion.
Majoritatea defecțiunilor supapei contorului alimentate cu baterie nu provin de la motor. Acestea provin din cauza lipsei de cuplu la supapele învechite, consumul de curent care drenează acumulatorul mai repede decât era de așteptat sau cablarea care nu se potrivește cu placa contorului. Acest actuator abordează direct aceste trei puncte de defecțiune.
Evaluat la ≥1,8 N·m printr-o reducere a angrenajului metalic de 1500:1, servomotorul este dimensionat pentru supape de contor de apă cu diametru mic. Angrenajele metalice sunt prelucrate, nu sinterizate, ceea ce păstrează puterea de torsiune în timpul ciclurilor lungi și reduce riscul de dezlipire a dinților în condiții de blocare.
Curentul de funcționare este ≤25 mA la 3,6 V nominal, cu un curent cu rotor blocat de 550 mA. Curentul scăzut de funcționare este ceea ce permite actuatorului să funcționeze dintr-un pachet standard de celule uscate fără consumarea excesivă a bateriei, în timp ce cifra cu rotorul blocat spune circuitului șoferului la ce să se aștepte în timpul poziționării supapei.
Roșu negativ, negru pozitiv, albastru deschis, alb COM, galben închis. Schema de cablare separă puterea de semnalele de control de deschidere/închidere, astfel încât actuatorul poate fi condus de logica de control existentă a plăcii contorului fără a adăuga o placă de relee separată.
Dispozitivul de acționare este destinat scenariilor de instalare rezidențiale, subterane și neelectrificate în care funcționarea rețelei de 220V sau a cablurilor de alimentare dedicate este imposibilă. Acceptă controlul stabil al supapelor și feedback-ul semnalului fără infrastructură de alimentare a locației.
Tabelul de mai jos reflectă configurația standard a actuatorului cu celule uscate. În cazul în care platforma contorului dumneavoastră funcționează pe o altă tensiune, curbă de cuplu sau convenție de cablare, acești parametri pot fi personalizați în timpul revizuirii OEM.
| Parametru | Valoarea standard | Nota de achizitie |
|---|---|---|
| Tensiune nominală | 3,6 V DC | Confirmați compatibilitatea cu pachetul de celule uscate a contorului |
| Interval de tensiune operabil | 2,5–5 V DC | Tensiunea mai mare în interval oferă un cuplu mai mare, dar scurtează durata de viață |
| Curent de funcționare | ≤25 mA | Bugetul pentru curent de vârf în timpul deplasării supapei, nu numai în regim de așteptare |
| Curentul cu rotor blocat | 550 mA | Util pentru dimensionarea driverului și a circuitului de protecție |
| Cuplul de ieșire | ≥1,8 N·m | Măsurat la tensiunea nominală; confirmați cuplul de poziție al supapei |
| Raport de reducere | 1500:1 | Se potrivește cu platforma supapei apometrului cu diametru mic |
| Timpul de răspuns al supapei | ≤8 s | Deschis pentru a-închide sau aproape pentru a deschide la tensiunea nominală |
| Cablaj | Roșu negativ, negru pozitiv, albastru deschis, alb COM, galben închis | Lungimea cablului, conectorul și culoarea firului pot fi personalizate |
Dacă placa contorului furnizează o polaritate diferită a semnalului de control sau folosește un conector diferit, echipa de ingineri a lui Kaiye poate revizui cablarea și poate propune o configurație potrivită, mai degrabă decât să forțeze un cablaj standard într-o platformă incompatibilă a contorului.

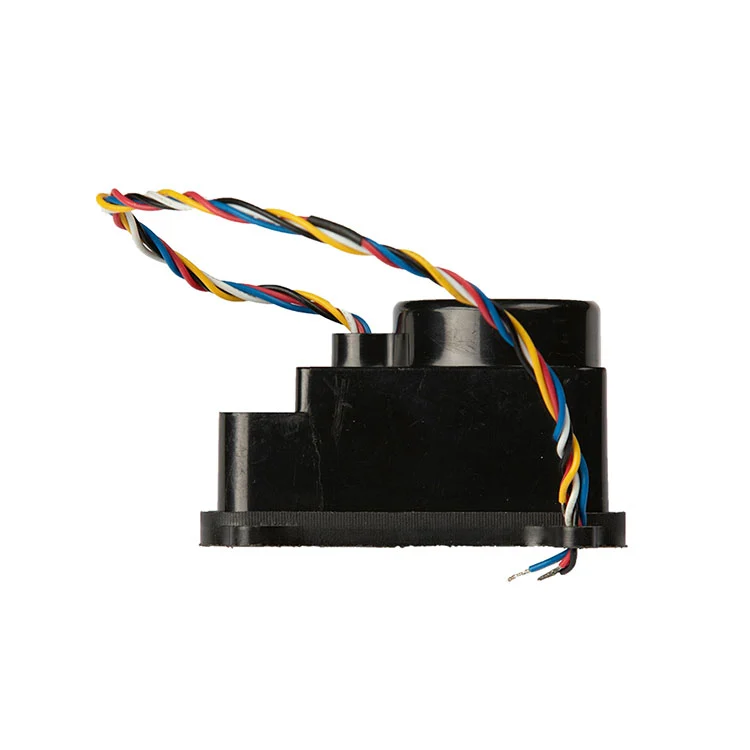

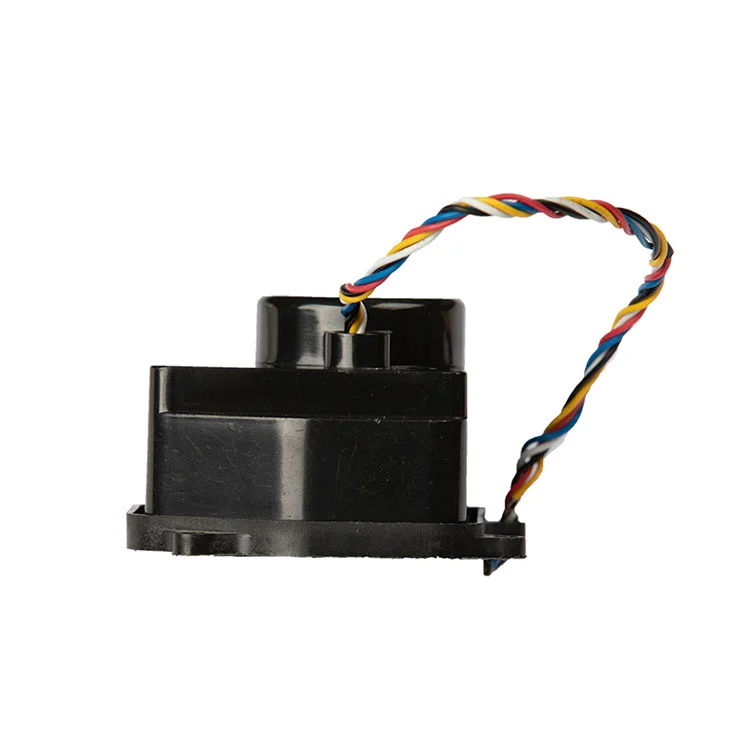

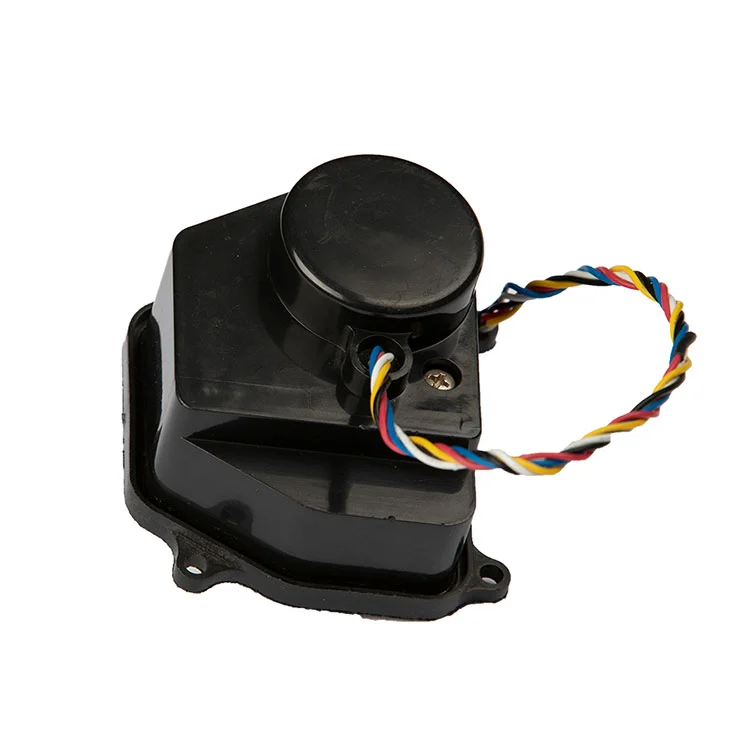

Pentru cumpărătorii OEM, actuatorul este atât de bun cât se potrivește cu carcasa contorului, tija supapei și placa de control. Acest actuator cu celule uscate folosește un contur compact destinat incintelor contoarelor inteligente cu spațiu limitat, cu o schemă de cablare care separă puterea de semnalele de control de deschidere/închidere.
Cablaj de alimentare.Roșu este negativ, negrul este pozitiv. Circuitul de antrenare trebuie dimensionat pentru curentul cu rotorul blocat de 550 mA, chiar dacă curentul normal de funcționare este ≤25 mA, deoarece locașul supapei poate solicita pentru scurt timp curent mai mare. Protecția împotriva polarității inverse pe placa contorului este recomandată dacă actuatorul poate fi înlocuit pe teren.
Cablajul de control.Albastrul este deschis, albul este COM, galbenul este aproape. Acest circuit trebuie tratat ca o intrare de control, nu o linie de alimentare și ar trebui să rămână independent de modulul de comunicație, astfel încât o defecțiune a comunicației să nu dezactiveze controlul supapei.

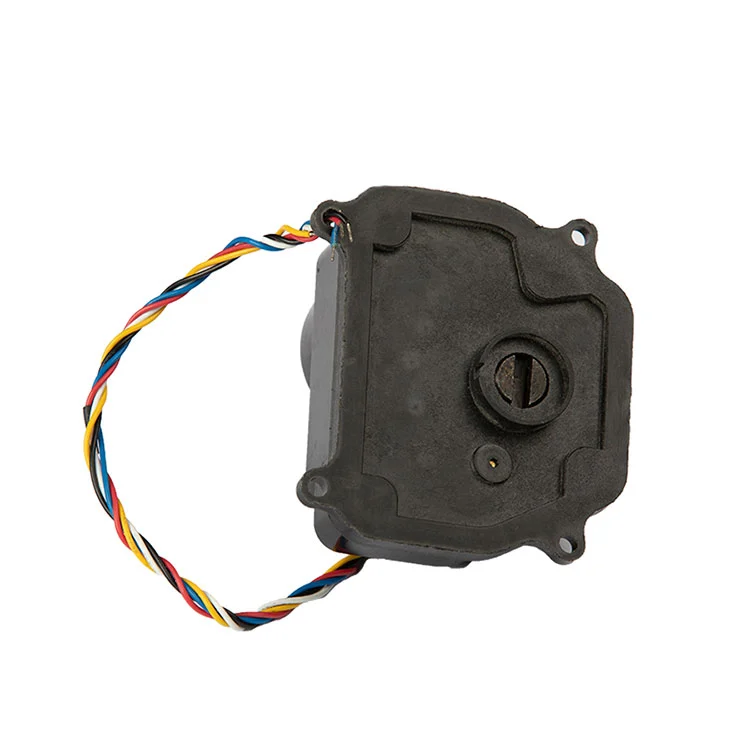

Interfață de montare.Dispozitivul de acționare este proiectat în jurul tijei supapei și al modelului de montare utilizat pe corpurile supapelor inteligente cu diametru mic. Înainte de lansarea volumului, cumpărătorii ar trebui să confirme pătratul tijei, distanța dintre găurile de montare și orientarea actuatorului în interiorul carcasei contorului. Kaiye poate furniza o mostră pentru verificarea ajustării mecanice înainte de plasarea comenzii de producție.
Dacă aprovizionați și carcasa contorului sau ansamblul complet de supapă, actuatorul poate fi revizuit împreună cucarcasă a contorului de apăși corpul supapei pentru a reduce nepotrivirea interfeței la asamblare.
Servomotorul este poziționat pentru controlul supapelor cu diametru mic, unde funcționarea alimentată cu baterie și consumul de curent scăzut contează mai mult decât acționarea la viteză mare. Aplicațiile tipice de volum includ:
Deschidere/închidere de la distanță pentru controlul facturării, gestionarea restanțelor și răspunsul la scurgeri în blocurile de apartamente și conturile rezidențiale gestionate de utilități.
Instalații de contoare subterane și exterioare în care rețeaua de 220 V sau cabluri de alimentare dedicate nu sunt practice, iar actuatorul funcționează din pachetul de celule uscate al contorului.
Instalare în loturi în renovarea comunității vechi, gestionarea apei în campus și subcontorizarea parcurilor industriale, unde actuatoarele sunt achiziționate în cantități de patru sau cinci cifre.
Furnizarea actuatorului către producătorii de contoare de apă și magazinele de automatizare a supapelor care integrează actuatorul în propriul contor sau produs de supapă înainte de expedierea către utilitate.
Deoarece actuatorul face parte din platforma mai largă de componente a contorului de apă Kaiye, cumpărătorii care aprovizionează mai multe componente pot consolida calificarea și logistica. Dacă proiectul dvs. necesită și o comunicare fără fir la nivelul contorului, actuatorul este proiectat să funcționeze alături de Kaiye.apometru fără firplatformă.
Pentru cumpărătorii B2B, „producător” ar trebui să însemne controlul procesului, nu doar o companie comercială cu un catalog. Kaiye operează un sistem de calitate ISO 9001, conduce producția automată pentru ansambluri de actuatoare și produce actuatoare pentru apometre de mai bine de două decenii. Acest actuator cu celule uscate beneficiază de acea bază de producție în trei moduri concrete:
Consistența lotului.Angrenajele metalice sunt prelucrate la dimensiuni controlate. Asamblarea automată reduce variația de la o unitate la alta a angrenajului, a cuplului și a timpului de răspuns — critic atunci când instalați mii de actuatoare într-un proiect de utilități.
Inspecție de intrare și test final.Producția standard include verificări funcționale pentru consumul de curent, timpul de răspuns și cursa supapei. Cumpărătorii pot solicita protocolul de inspecție și planul de eșantionare înainte de a plasa o comandă de volum.
Trasabilitate.Codul modelului, lotul de producție și înregistrările de testare sunt păstrate, astfel încât, dacă apare o problemă pe teren, populația afectată poate fi izolată în loc să trateze fiecare actuator din proiect ca suspect. Pentru mai multe despre baza de producție Kaiye și sistemul de calitate, consultațiprofilul companiei și prezentarea generală a producției.
Actuatorul cu celule uscate este disponibil ca unitate standard, dar standard nu înseamnă fix. Pentru OEM și cumpărătorii de proiecte, următoarele articole sunt personalizate în mod obișnuit după evaluarea tehnică:
Cablu și conector.Lungimea cablului, ecartamentul firului, codul de culoare și tipul de conector pot fi specificate pentru a se potrivi cu carcasa contorului și dispozitivul de asamblare.
Logica de control.Polaritatea semnalului de deschidere/închidere și configurația COM pot fi aliniate cu placa contorului.
Cuplul și raportul de transmisie.Pentru supapele cu un cuplu de scaun mai mare sau cu geometrie diferită a tijei, un raport de transmisie alternativ sau un nivel de motor poate fi mai adecvat decât configurația standard 1500:1.

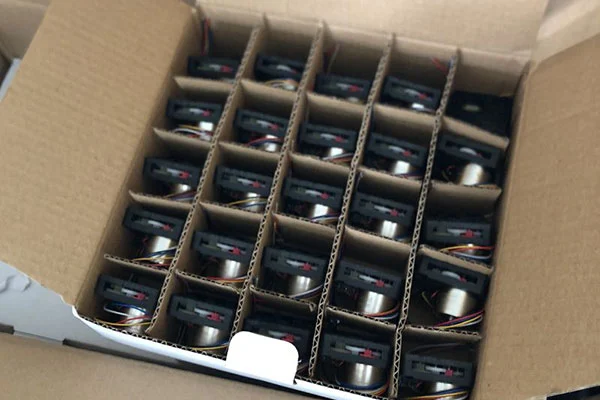

Branding și ambalare.Marcarea cu etichetă privată, ambalarea neutră și etichetarea specifică proiectului sunt disponibile pentru comenzile de volum.
MOQ tipic pentru configurația standard începe de la 500 de bucăți; cablul, conectorul sau marca personalizate pot necesita un MOQ mai mare și un pas de aprobare a eșantionului. Timpul de livrare pentru unitățile standard este, în general, de 15-25 de zile lucrătoare după confirmarea PO și a probei. MOQ final și timpul de livrare sunt confirmate la cotație.
Care este cantitatea minimă de comandă?
Configurația standard începe de la 500 de bucăți. Cablul, conectorul sau marca personalizate pot necesita un MOQ mai mare și un pas de aprobare a eșantionului.
Servomotorul poate fi personalizat pentru diferite lungimi de cablu sau conectori?
Da. Lungimea cablului, ecartamentul firului, codul de culoare și tipul de conector pot fi specificate pentru a se potrivi cu carcasa contorului și dispozitivul de asamblare.
Care este timpul de livrare?
Unitățile standard sunt, în general, 15-25 de zile lucrătoare după confirmarea ordinului de comandă și a probei, în funcție de cantitatea comenzii și de disponibilitatea componentelor.
Este actuatorul compatibil cu contoare inteligente alimentate cu baterii uscate de 3,6 V?
Da. Servomotorul este proiectat pentru sisteme de baterii uscate de 3,6 V CC, cu un interval de tensiune operabil de 2,5–5 V. Confirmați logica de control a plăcii contorului și sarcina supapei în timpul revizuirii tehnice.
