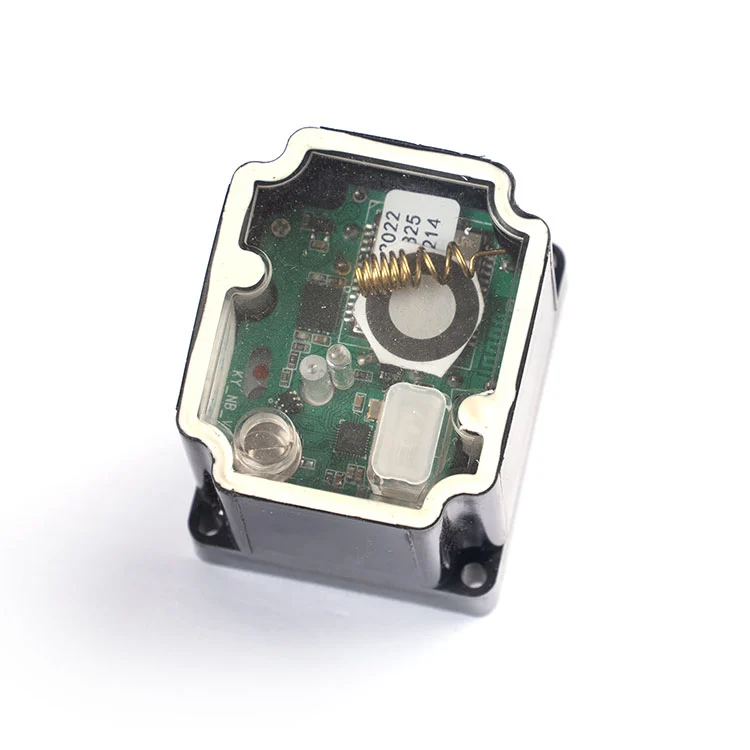

Actuator modular apometru de 3,6 V pentru apometre inteligente DN15–DN25.
3,6 V DC · 2,5–5 V operabil · reducere dublă: 2400:1 pentru DN15–DN20, 3700:1 pentru DN25 · cuplu ≥1,8–2,7 N·m · curent de operare ≤25 mA · 450 mA curent cu rotor blocat · ≤ 10-16 16 IP67.
Conector 4P tip PH cu 6 fire (4 semnal + 2 putere). Proiectat pentru platformele de contoare inteligente modulare alimentate cu baterie.
Cablu OEM, conector și personalizare a mărcii. MOQ și termenul de livrare confirmat la cotație.Trimiteți specificațiile platformei dvs. de contor pentru o ofertă potrivită.
Dacă achiziționați actuatoare modulare pentru o platformă inteligentă de contor de apă, întrebările de aprobare sunt previzibile: raportul de reducere se potrivește cu dimensiunea supapei, va menține cuplul pe o supapă învechită și definiția conectorului și a firului se potrivesc cu placa de contor fără reluare? Acest actuator modular de 3,6 V este construit în jurul acestor trei constrângeri.
Kaiye a fabricat dispozitive de acționare a contoarelor de apă încă de la adoptarea timpurie a contorării inteligente, cu o capacitate anuală de acționare de10 milioane de seturiși mai mult de 30 de ani de experiență în producția de hardware și supape de control. Acest actuator modular face parte din acea platformă dovedită în volum – concepută pentru integrarea OEM, consistența lotului și timpii de livrare previzibili.
Mai jos veți găsi selecția cu raport dublu, parametrii de lucru, logica cablajului și a conectorilor, limitele de achiziție și întrebările tehnice pe care echipa dumneavoastră de inginerie le va adresa înainte de a aproba un eșantion.
Majoritatea problemelor de integrare a actuatorului modular nu provin de la motor. Acestea provin din alegerea unui raport de reducere greșit pentru dimensiunea supapei, consumul de curent care drenează acumulatorul mai repede decât era de așteptat sau definițiile de conector și fire care nu se potrivesc cu placa contorului. Acest actuator abordează direct aceste trei puncte de defecțiune.
Tabelul de mai jos reflectă configurația standard a actuatorului modular. În cazul în care platforma contorului dumneavoastră funcționează pe o altă tensiune, curbă de cuplu sau convenție de conector, acești parametri pot fi personalizați în timpul revizuirii OEM.
| Parametru | Valoarea standard | Nota de achizitie |
|---|---|---|
| Tensiune nominală | 3,6 V DC | Confirmați compatibilitatea cu acumulatorul contorului |
| Interval de tensiune operabil | 2,5–5 V DC | Tensiunea mai mare în interval oferă un cuplu mai mare, dar scurtează durata de viață |
| Curent de funcționare | ≤25 mA | Bugetul pentru curent de vârf în timpul deplasării supapei, nu numai în regim de așteptare |
| Curentul cu rotor blocat | 450 mA | Util pentru dimensionarea driverului și a circuitului de protecție |
| Raport de reducere | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Potriviți raportul de reducere cu dimensiunea supapei; nu utilizați 2400:1 pe DN25 |
| Cuplul de ieșire | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Confirmați cuplul de strângere a supapei și dimensiunea țevii |
| Ora de deschidere/închidere | ≤10 s (2400:1) ≤16 s (3700:1) |
Deschis pentru a-închide sau aproape pentru a deschide la tensiunea nominală |
| Evaluare rezistentă la apă | IP67 | Potrivit pentru incinte umede, predispuse la stropire și în aer liber |
| Conector | Tip PH, 4P cu 6 fire | 4 linii de semnal + 2 fire de alimentare; confirmați definiția firului față de foaia de date |
Dacă placa de măsurare folosește un conector diferit sau se așteaptă la o definiție diferită a firului, echipa de ingineri a lui Kaiye poate revizui cablajul și poate propune o configurație potrivită, în loc să forțeze o mufă standard într-o placă incompatibilă.
Pentru platformele de contor modulare, actuatorul este atât de bun cât se potrivește cu placa contorului, tija supapei și carcasa. Acest actuator folosește un conector 4P de tip PH cu 6 fire: 4 linii de semnal plus 2 fire de alimentare. Ștecherul este destinat să se așeze direct în placa contorului, mai degrabă decât să fie cablat.
Cablaj de alimentare.Perechea de putere alimentează acționarea motorului. Circuitul de antrenare trebuie dimensionat pentru curentul cu rotorul blocat de 450 mA, chiar dacă curentul normal de funcționare este ≤25 mA, deoarece locașul supapei poate solicita pentru scurt timp curent mai mare. Protecția împotriva polarității inverse pe placa contorului este recomandată dacă actuatorul poate fi înlocuit pe teren.
Cablaj de semnal.Cele 4 linii de semnal transportă controlul de deschidere/închidere și feedback de poziție. Acest circuit trebuie tratat ca o intrare de control, nu o linie de alimentare și ar trebui să rămână independent de modulul de comunicație, astfel încât o defecțiune a comunicației să nu dezactiveze controlul supapei.
Definiția firului.Documentația curentă a produsului arată 6 fire, dar definițiile culorilor trebuie confirmate față de fișa de date reală înainte de producție. Cumpărătorii ar trebui să solicite schema de cablare finală și pinout înainte de aprobarea eșantionului.
Interfață de montare.Actuatorul este proiectat în jurul tijei supapei și modelului de montare utilizat pe corpurile de supape modulare ale contorului inteligent DN15–DN25. Înainte de lansarea volumului, cumpărătorii ar trebui să confirme pătratul tijei, distanța dintre găurile de montare și orientarea actuatorului în interiorul carcasei contorului. Kaiye poate furniza o mostră pentru verificarea ajustării mecanice înainte de plasarea comenzii de producție.
Dacă aprovizionați și carcasa contorului sau ansamblul complet de supapă, actuatorul poate fi revizuit împreună cucarcasă a contorului de apăși corpul supapei pentru a reduce nepotrivirea interfeței la asamblare.
Actuatorul este poziționat pentru platforme modulare de contoare inteligente în care funcționarea alimentată cu baterie, consumul de curent scăzut și un conector de conectare contează mai mult decât acționarea de mare viteză. Aplicațiile tipice de volum includ:
Deoarece actuatorul face parte din platforma mai largă de componente a contorului de apă Kaiye, cumpărătorii care aprovizionează mai multe componente pot consolida calificarea și logistica. Dacă proiectul dvs. necesită și o comunicare fără fir la nivelul contorului, actuatorul este proiectat să funcționeze alături de Kaiye.apometru fără firplatformă. De asemenea, puteți revizui integralGama de acţionare a contorului de apăpentru modelele aferente.
Pentru cumpărătorii B2B, „producător” ar trebui să însemne controlul procesului, nu doar o companie comercială cu un catalog. Kaiye operează un sistem de calitate ISO 9001, conduce producția automată pentru ansambluri de actuatoare și produce actuatoare pentru apometre de mai bine de două decenii. Acest actuator modular beneficiază de acea bază de producție în trei moduri concrete:
Consistența lotului.Angrenajele sunt prelucrate la dimensiuni controlate. Asamblarea automată reduce variația de la o unitate la alta a angrenajului, a cuplului și a timpului de răspuns — critic atunci când instalați mii de actuatoare într-un proiect de utilități.
Inspecție de intrare și test final.Producția standard include verificări funcționale pentru consumul de curent, timpul de răspuns și cursa supapei. Cumpărătorii pot solicita protocolul de inspecție și planul de eșantionare înainte de a plasa o comandă de volum.
Trasabilitate.Codul modelului, lotul de producție și înregistrările de testare sunt păstrate, astfel încât, dacă apare o problemă pe teren, populația afectată poate fi izolată în loc să trateze fiecare actuator din proiect ca suspect. Pentru mai multe despre baza de producție Kaiye și sistemul de calitate, consultațiprofilul companiei și prezentarea generală a producției.
Servomotorul modular este disponibil ca unitate standard, dar standard nu înseamnă fix. Pentru OEM și cumpărătorii de proiecte, următoarele articole sunt personalizate în mod obișnuit după evaluarea tehnică:
Cablu și conector.Lungimea cablului, ecartamentul firului, codul de culoare și tipul de conector pot fi specificate pentru a se potrivi cu carcasa contorului și dispozitivul de asamblare.
Definirea firelor și logica de control.Maparea semnalului de deschidere/închidere și polaritatea puterii pot fi aliniate cu placa contorului.
Raport de reducere.Dacă dimensiunea supapei dvs. nu se încadrează în DN15–DN25 sau cuplul de strângere este neobișnuit, un raport de transmisie alternativ sau un nivel de motor poate fi mai potrivit decât configurația standard 2400:1 sau 3700:1.
Branding și ambalare.Marcarea cu etichetă privată, ambalarea neutră și etichetarea specifică proiectului sunt disponibile pentru comenzile de volum.
MOQ tipic și timpul de livrare sunt confirmate la cotație. Livrarea standard este, în general, 15–30 de zile după confirmarea ordinului de comandă și a probei, în funcție de cantitatea comenzii și de disponibilitatea componentelor.
Pentru ce specificații ale contorului de apă inteligent este potrivit actuatorul modular?
Servomotorul este proiectat pentru apometre inteligente DN15–DN25. Utilizați o reducere de 2400:1 pentru contoarele DN15 și DN20 și o reducere de 3700:1 pentru contoarele DN25, potrivind cerințele de control al supapelor pentru fiecare calibre.
Care este avantajul curentului scăzut de funcționare (≤25 mA)?
Curentul scăzut de funcționare reduce consumul de energie pentru contoarele alimentate cu baterii, extinde ciclurile de înlocuire a bateriei și reduce căldura și zgomotul în timpul funcționării.
Care este configurația conectorului și a cablajului?
Servomotorul folosește un conector 4P de tip PH cu 6 fire: 4 linii de semnal plus 2 fire de alimentare. Confirmați definiția exactă a culorii firului față de fișa de date a produsului real înainte de a comanda.
Cablul, conectorul sau marca poate fi personalizat?
Da. Lungimea cablului, ecartamentul firului, codul de culoare, tipul conectorului și marcarea cu etichetă privată pot fi specificate pentru comenzile de volum.
Care este timpul de livrare pentru comenzile obișnuite?
Timpul de livrare este, în general, de 15-30 de zile și poate fi mai scurt sau mai lung în funcție de perioada modelului și cantitatea comenzii.
