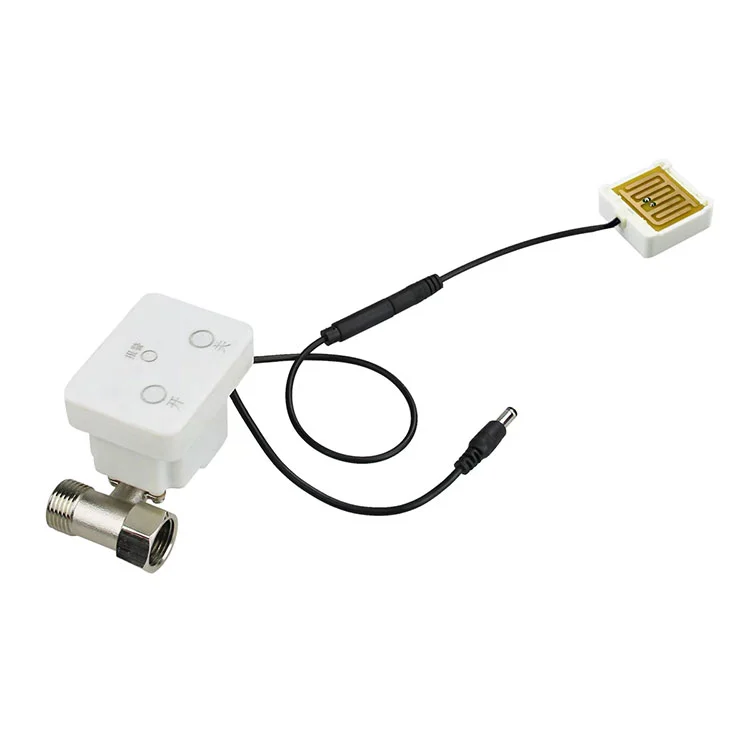

KY-KT-27 — Actuator de supapă de purificare a contorului de apă 24V pentru apometre inteligente și sisteme de purificare.
≥1,8 N·m cuplu de ieșire · 2400:1 de reducere a angrenajului metalic prelucrat · Carcasă IP66 · Răspuns supapei ≤10 s · Curent de funcționare ≤80 mA · 450 mA curent cu rotor blocat.

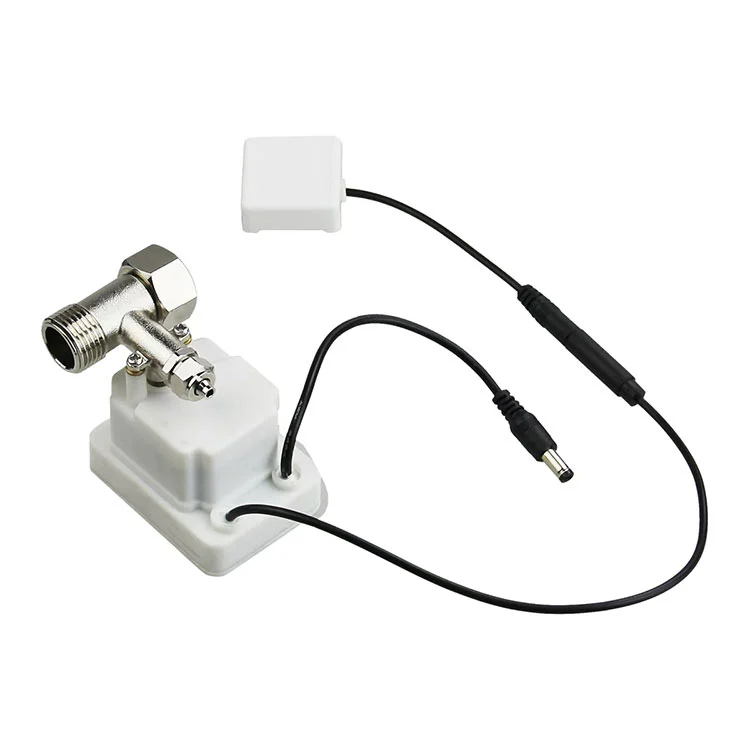

Suportă telecomandă electrică și operare manuală de urgență. Cablul de alarmă de scurgere declanșează închiderea automată a supapei și indicatorul roșu la contactul cu apa. Proiectat pentru platforme de supape DN15–DN20.
Personalizare OEM: tensiune, lungimea cablului și conector, logica de control, nivelul de cuplu, branding și ambalare. MOQ standard de la 500 buc; termen de livrare 15-25 de zile lucrătoare după aprobarea eșantionului.Trimiteți specificațiile supapei pentru o ofertă potrivită.
Dacă achiziționați actuatoare de supape pentru contoare inteligente de apă, sisteme de purificare sau control al conductelor cu diametru mic la volum, KY-KT-27 este construit cu un singur scop: pentru a închide și deschide supape în mod fiabil la comandă, ciclu după ciclu, fără a adăuga sarcina de întreținere produsului sau proiectului dumneavoastră.
Kaiye a fabricat dispozitive de acționare a contoarelor de apă încă de la adoptarea timpurie a contorării inteligente, cu o capacitate anuală de acționare de10 milioane de seturiși peste 30 de ani de experiență în producția de hardware și supape de control. KY-KT-27 face parte din acea platformă dovedită în volum – concepută pentru integrarea OEM, consistența loturilor și timpii de livrare previzibili.
Acesta nu este un substituent de catalog. Mai jos veți găsi parametrii efectivi de lucru, logica de montare și cablare, limitele de achiziție și întrebările tehnice pe care echipa dumneavoastră de ingineri le va adresa înainte de a aproba un eșantion.
Majoritatea defecțiunilor supapelor contorului inteligent nu provin de la electronice. Acestea provin din cauza lipsei de cuplu la supapele învechite, defecțiuni de etanșare în cutiile contoarelor umede sau configurații de cablare care nu se potrivesc cu platforma contorului. KY-KT-27 abordează direct aceste trei puncte de defecțiune.
Evaluat la ≥1,8 N·m printr-o reducere cu angrenaje metalice de 2400:1, servomotorul este dimensionat pentru supape apometre DN15 și DN20. Angrenajele metalice sunt prelucrate, nu sinterizate, ceea ce păstrează puterea de torsiune în timpul ciclurilor lungi și reduce riscul de dezlipire a dinților în condiții de blocare.
Cutiile contoarelor sunt umede, ocazional scufundate și expuse condensului. Carcasa IP66 protejează trenul de transmisie și electronica de control, permițând actuatorului să rămână funcțional în gropi exterioare, dulapuri de utilitate și carcase pentru echipamente de purificare.
Când cablul opțional de alarmă pentru scurgeri de apă detectează contactul cu apa, actuatorul conduce automat supapa închisă și activează un indicator roșu. Acesta este un răspuns de siguranță prin cablu care funcționează independent de electronica contorului din amonte, reducând dependența de intervenția firmware-ului.
Echipele de instalare trebuie să opereze supapa înainte de alimentarea electrică, iar echipele de întreținere au nevoie de o modalitate de a deschide sau închide supapa în timpul serviciului. KY-KT-27 acceptă operarea manuală de urgență alături de telecomandă electrică, astfel încât supapa nu este niciodată blocată.
Tabelul de mai jos reflectă configurația standard KY-KT-27. În cazul în care platforma contorului dumneavoastră funcționează pe o altă tensiune, curbă de cuplu sau convenție de cablare, acești parametri pot fi personalizați în timpul revizuirii OEM.
| Parametru | Valoarea standard | Nota de achizitie |
|---|---|---|
| Model | KY-KT-27 | Confirmați codul modelului pe eșantion și fișa de date |
| Tensiune nominală | 24 V DC | Domeniu de funcționare 23–25 V; confirmați compatibilitatea cu șina de alimentare a contorului |
| Curent de funcționare | ≤80 mA | Bugetul pentru curent de vârf în timpul deplasării supapei, nu numai în regim de așteptare |
| Curentul cu rotor blocat | 450 mA | Util pentru dimensionarea driverului și a circuitului de protecție |
| Cuplul de ieșire | ≥1,8 N·m | Măsurat la tensiunea nominală; confirmați cuplul de poziție al supapei |
| Raport de reducere | 2400:1 | Se potrivește cu platforma supapei DN15–DN20 |
| Timpul de răspuns al supapei | ≤10 s | Deschis pentru a-închide sau aproape pentru a deschide la tensiunea nominală |
| Evaluare rezistentă la apă | IP66 | Potrivit pentru incinte umede, predispuse la stropire și în aer liber |
| Cablaj | Cablu de alimentare + cablu alarma scurgeri | Lungimea cablului, tipul conectorului și culoarea firului pot fi personalizate |
Dacă aplicația dvs. rulează la 3,6 V, 5 V sau 12 V sau necesită un nivel diferit de cuplu, echipa de ingineri Kaiye poate revizui sarcina supapei și poate propune o configurație de actuator potrivită, în loc să forțeze un SKU standard într-o platformă de supapă incompatibilă.
Pentru cumpărătorii OEM, actuatorul este atât de bun cât se potrivește cu carcasa contorului, tija supapei și placa de control. KY-KT-27 folosește un contur compact, integrat, destinat carcaselor contoarelor inteligente cu spațiu limitat, cu o schemă de cablare care separă puterea de circuitul de detectare a scurgerilor.
Cablaj de alimentare.Actuatorul este alimentat printr-un cablu dedicat. Circuitul de antrenare trebuie dimensionat pentru curentul cu rotorul blocat de 450 mA, chiar dacă curentul normal de funcționare este ≤80 mA, deoarece locașul supapei poate solicita pentru scurt timp curent mai mare. Protecția împotriva polarității inverse pe placa contorului este recomandată dacă actuatorul poate fi înlocuit pe teren.
Cablajul alarmei de scurgere.Cablul de scurgere este o intrare separată. Când cablul de detectare detectează contactul cu apa, actuatorul închide supapa și declanșează indicatorul roșu de alarmă. Acest circuit trebuie tratat ca o intrare de siguranță, nu un semnal de măsurare și ar trebui să rămână independent de modulul de comunicație, astfel încât o defecțiune a comunicației să nu dezactiveze închiderea declanșată de scurgeri.
Interfață de montare.Servomotorul este proiectat în jurul tijei supapei și modelului de montare utilizat pe corpurile supapelor de contor inteligent DN15–DN20. Înainte de lansarea volumului, cumpărătorii ar trebui să confirme pătratul tijei, distanța dintre găurile de montare și orientarea actuatorului în interiorul carcasei contorului. Kaiye poate furniza o mostră pentru verificarea ajustării mecanice înainte de plasarea comenzii de producție.
Dacă aprovizionați și carcasa contorului sau ansamblul complet de supapă, actuatorul poate fi revizuit împreună cucarcasă a contorului de apăși corpul supapei pentru a reduce nepotrivirea interfeței la asamblare.
Servomotorul este poziționat pentru controlul supapelor cu diametru mic, unde operarea electrică de la distanță și închiderea cu siguranță contează mai mult decât acționarea la viteză mare. Aplicațiile tipice de volum includ:
Deschidere/închidere de la distanță pentru controlul facturării, gestionarea restanțelor și răspunsul la scurgeri în blocurile de apartamente și conturile rezidențiale gestionate de utilități.
Oprire automată la detectarea scurgerilor, controlul nivelului rezervorului și funcționarea supapei cu ciclu de filtrare în echipamentele de purificare la punctul de utilizare și comercial.
Instalare în loturi în renovarea comunității vechi, gestionarea apei în campus și subcontorizarea parcurilor industriale, unde actuatoarele sunt achiziționate în cantități de patru sau cinci cifre.
Furnizarea actuatorului către producătorii de contoare de apă și magazinele de automatizare a supapelor care integrează actuatorul în propriul contor sau produs de supapă înainte de expedierea către utilitate.
Deoarece actuatorul face parte din platforma mai largă de componente a contorului de apă Kaiye, cumpărătorii care aprovizionează mai multe componente pot consolida calificarea și logistica. Dacă proiectul dvs. necesită și o comunicare fără fir la nivelul contorului, actuatorul este proiectat să funcționeze alături de Kaiye.apometru fără firplatformă, în care controlul supapelor și transmisia de date de la distanță sunt tratate ca un singur sistem, mai degrabă decât două părți calificate separat.

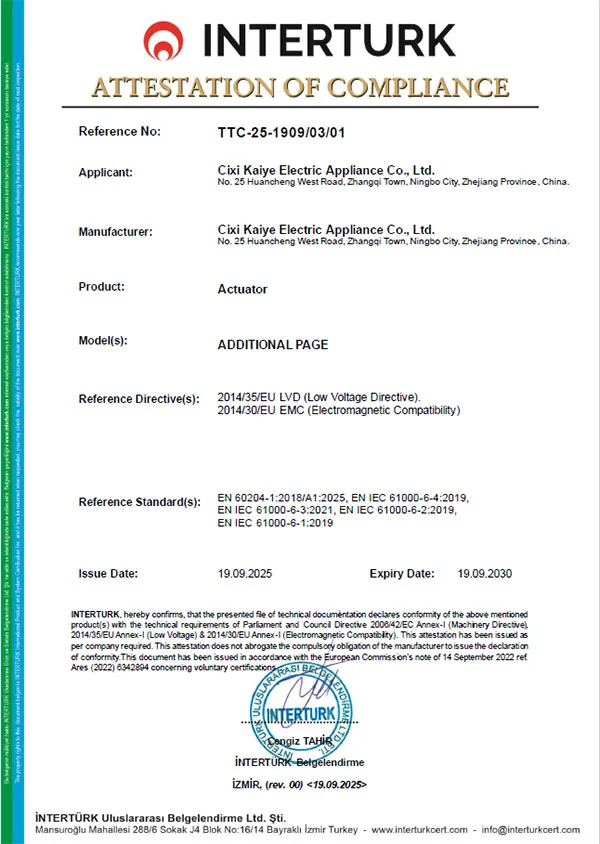

Pentru cumpărătorii B2B, „producător” ar trebui să însemne controlul procesului, nu doar o companie comercială cu un catalog. Kaiye operează un sistem de calitate ISO 9001, conduce producția automată pentru ansambluri de actuatoare și produce actuatoare pentru apometre de mai bine de două decenii. KY-KT-27 beneficiază de această bază de producție în trei moduri concrete:
Consistența lotului.Angrenajele metalice sunt prelucrate la dimensiuni controlate. Asamblarea automată reduce variația de la o unitate la alta a angrenajului, a cuplului și a timpului de răspuns — critic atunci când instalați mii de actuatoare într-un proiect de utilități.
Inspecție de intrare și test final.Producția standard include verificări funcționale pentru consumul de curent, timpul de răspuns și cursa supapei. Cumpărătorii pot solicita protocolul de inspecție și planul de eșantionare înainte de a plasa o comandă de volum.
Trasabilitate.Codul modelului, lotul de producție și înregistrările de testare sunt păstrate, astfel încât, dacă apare o problemă pe teren, populația afectată poate fi izolată în loc să trateze fiecare actuator din proiect ca suspect. Pentru mai multe despre baza de producție Kaiye și sistemul de calitate, consultațiprofilul companiei și prezentarea generală a producției.
KY-KT-27 este disponibil ca unitate standard, dar standard nu înseamnă fix. Pentru OEM și cumpărătorii de proiecte, următoarele articole sunt personalizate în mod obișnuit după evaluarea tehnică:
Tensiune și logica de antrenare.Dacă placa contorului furnizează 3,6 V, 5 V sau 12 V în loc de 24 V, sistemul de acţionare poate fi revizuit şi adaptat. Polaritatea semnalului de control și logica de deschidere/închidere pot fi, de asemenea, aliniate cu placa dumneavoastră.
Cablu și conector.Lungimea cablului, ecartamentul firului, codul de culoare și tipul de conector pot fi specificate pentru a se potrivi cu carcasa contorului și dispozitivul de asamblare.
Cuplul și raportul de transmisie.Pentru supapele cu un cuplu de scaun mai mare sau cu geometrie diferită a tijei, un raport de transmisie alternativ sau un nivel de motor poate fi mai adecvat decât configurația standard 2400:1.
Branding și ambalare.Marcarea cu etichetă privată, ambalarea neutră și etichetarea specifică proiectului sunt disponibile pentru comenzile de volum.
MOQ tipic pentru configurația standard începe de la 500 de bucăți; tensiunea, cablul sau marca personalizate pot necesita un MOQ mai mare și o etapă de aprobare a eșantionului. Termenul de livrare pentru unitățile standard este, în general, de 15–25 de zile lucrătoare după confirmarea comanda și a eșantionului, în funcție de cantitatea comenzii și de disponibilitatea componentelor. MOQ final și timpul de livrare sunt confirmate la cotație.
Care este cantitatea minimă de comandă?
Configurația standard începe de la 500 de bucăți. Tensiunea, cablul, conectorul sau marca personalizate pot necesita un MOQ mai mare și o etapă de aprobare a eșantionului.
Servomotorul poate fi personalizat pentru 3,6 V, 5 V sau 12 V?
Da. Unitatea standard este de 24 V DC, dar unitatea poate fi revizuită și adaptată la sisteme de 3,6 V, 5 V sau 12 V după evaluarea tehnică.
Care este timpul de livrare?
Unitățile standard sunt, în general, 15-25 de zile lucrătoare după confirmarea ordinului de comandă și a probei, în funcție de cantitatea comenzii și de disponibilitatea componentelor.
Închide automat supapa la scurgeri de apă?
Da, atunci când cablul de alarmă de scurgere detectează contactul cu apa, actuatorul conduce supapa închisă și activează un indicator de alarmă roșu.
