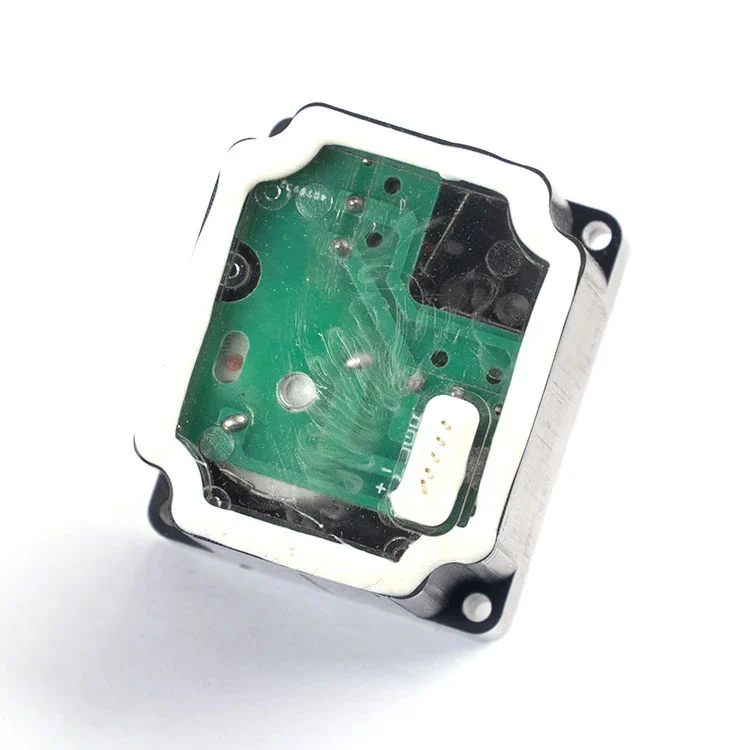

Actuator fără fir pentru apometru de 3,6 V pentru apometre inteligente DN15–DN25.
Conexiune plug-and-play fără fire de 2,0 mm cu 5 pini, fără sudură prin cablu. 3,6 V DC · 2,5–5 V operabil · reducere dublă: 2400:1 pentru DN15–DN20, 3700:1 pentru DN25 · cuplu ≥1,8–2,7 N·m · curent de operare ≤25 mA · 450 mA curent cu rotor blocat · ≤ 10-16 16 IP67.
Proiectat pentru asamblarea automată a contoarelor și platformele de contoare inteligente alimentate cu baterii. Funcțiile și secvența PIN pot fi personalizate.
Definirea pinului OEM, conectorul și personalizarea mărcii. MOQ și termenul de livrare confirmat la cotație.Trimiteți specificațiile platformei dvs. de contor pentru o ofertă potrivită.
Dacă achiziționați actuatoare pentru o linie de producție a apometrelor inteligente, întrebările de aprobare sunt previzibile: conexiunea necesită sudarea cablului, va menține cuplul pe o supapă învechită și definiția pinului se va potrivi cu placa contorului dvs. fără reluare? Acest actuator fără fir este construit în jurul acestor trei constrângeri.
Kaiye a fabricat dispozitive de acționare a contoarelor de apă încă de la adoptarea timpurie a contorării inteligente, cu o capacitate anuală de acționare de10 milioane de seturiși mai mult de 30 de ani de experiență în producția de hardware și supape de control. Acest actuator fără cablu face parte din acea platformă dovedită în volum – concepută pentru integrarea OEM, consistența lotului și timpii de livrare previzibili.
Mai jos veți găsi comparația conexiunilor, parametrii de lucru, definiția pinului, limitele de achiziție și întrebările tehnice pe care echipa dumneavoastră de ingineri le va adresa înainte de a aproba un eșantion.

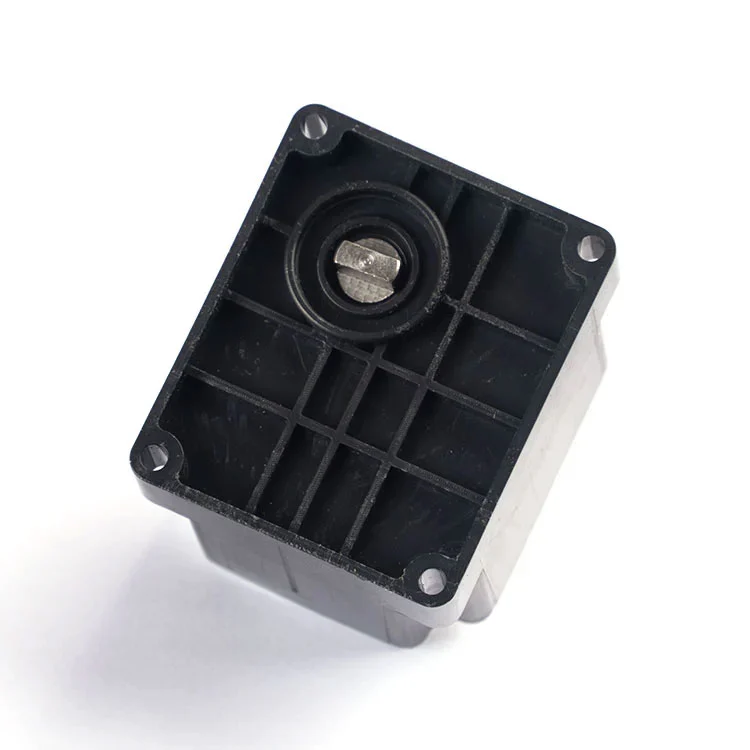

Aliniați mufa de 2,0 mm cu 5 pini cu priza plăcii contorului și așezați actuatorul pe tija supapei.
Verificați dacă ștecherul este bine așezat și contactul cu știftul este stabil. Nu este necesară sudarea cablului.
Porniți și verificați răspunsul la deschidere/închidere, consumul de curent și cursa supapei înainte de eliberarea lotului.
Tabelul de mai jos reflectă configurația standard a actuatorului fără cablu. În cazul în care platforma dvs. de contor funcționează pe o tensiune, curbă de cuplu sau definiție diferită a pinului, acești parametri pot fi personalizați în timpul revizuirii OEM.
| Parametru | Valoarea standard | Nota de achizitie |
|---|---|---|
| Tensiune nominală | 3,6 V DC | Confirmați compatibilitatea cu acumulatorul contorului |
| Interval de tensiune operabil | 2,5–5 V DC | Tensiunea mai mare în interval oferă un cuplu mai mare, dar scurtează durata de viață |
| Curent de funcționare | ≤25 mA | Bugetul pentru curent de vârf în timpul deplasării supapei, nu numai în regim de așteptare |
| Curentul cu rotor blocat | Aproximativ. 450 mA (motor din seria 300) | Util pentru dimensionarea driverului și a circuitului de protecție |
| Raport de reducere | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Potriviți raportul de reducere cu dimensiunea supapei; nu utilizați 2400:1 pe DN25 |
| Cuplul de ieșire | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Confirmați cuplul de strângere a supapei și dimensiunea țevii |
| Ora de deschidere/închidere | ≤10 s (2400:1) ≤16 s (3700:1) |
Deschis pentru a-închide sau aproape pentru a deschide la tensiunea nominală |
| Evaluare rezistentă la apă | IP67 | Etanș la praf și protejat împotriva scufundării temporare |
| Conexiune | Plug-and-play cu 5 pini de 2,0 mm, fără sudura prin cablu | Funcțiile și secvența PIN pot fi personalizate |
Dacă placa contorului folosește o definiție diferită a pinului sau se așteaptă la un conector diferit, echipa de ingineri a lui Kaiye poate revizui interfața și poate propune o configurație potrivită, mai degrabă decât să forțeze un conector standard într-o placă incompatibilă.
Actuatorul folosește o interfață standard de 2,0 mm cu 5 pini. Funcțiile și secvența PIN pot fi personalizate în funcție de cerințele proiectului dumneavoastră.
| Număr pin (2,0 mm) | Definiția funcției PIN |
|---|---|
| I | Semnal de control al supapei deschise |
| II | Terminal comun (COM) |
| III | Semnal de control de închidere a supapei |
| IV | Putere CC pozitivă (+) |
| V | Alimentare DC negativă (-) |
Pinuri de alimentare.Pinul IV și V alimentează acționarea motorului. Circuitul de antrenare trebuie dimensionat pentru curentul cu rotorul blocat de 450 mA, chiar dacă curentul normal de funcționare este ≤25 mA, deoarece locașul supapei poate solicita pentru scurt timp curent mai mare. Protecția împotriva polarității inverse pe placa contorului este recomandată dacă actuatorul poate fi înlocuit pe teren.
Pinuri de control.Pinul I, II și III poartă controlul de deschidere/închidere și COM. Acest circuit trebuie tratat ca o intrare de control, nu o linie de alimentare și ar trebui să rămână independent de modulul de comunicație, astfel încât o defecțiune a comunicației să nu dezactiveze controlul supapei.

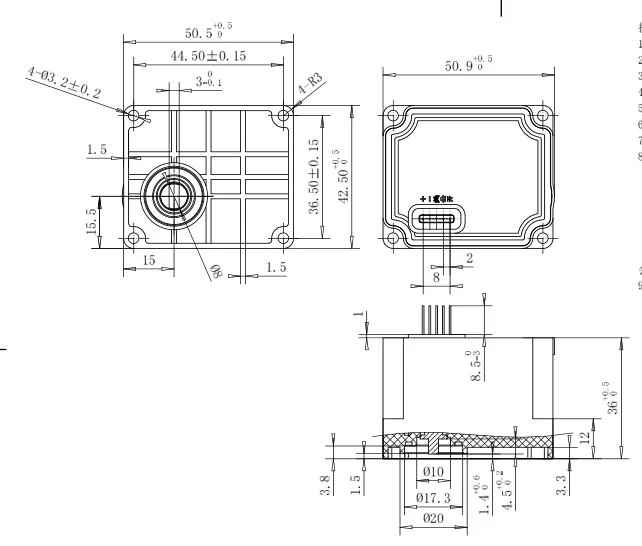

Înainte de lansarea volumului, cumpărătorii ar trebui să confirme secvența pinii, orientarea ștecherului și poziția dispozitivului de acționare în interiorul carcasei contorului. Kaiye poate furniza o mostră pentru verificarea ajustării mecanice și electrice înainte de plasarea comenzii de producție.
Actuatorul este poziționat pentru platforme de contor inteligent în care ansamblul plug-and-play, consumul de curent scăzut și o conexiune stabilă a pinului contează mai mult decât acționarea la viteză mare. Aplicațiile tipice de volum includ:
Deoarece actuatorul face parte din platforma mai largă de componente a contorului de apă Kaiye, cumpărătorii care aprovizionează mai multe componente pot consolida calificarea și logistica. Dacă proiectul dvs. necesită și o comunicare fără fir la nivelul contorului, actuatorul este proiectat să funcționeze alături de Kaiye.apometru fără firplatformă. De asemenea, puteți revizui integralGama de acţionare a contorului de apăpentru modelele aferente.
Pentru cumpărătorii B2B, „producător” ar trebui să însemne controlul procesului, nu doar o companie comercială cu un catalog. Kaiye operează un sistem de calitate ISO 9001, conduce producția automată pentru ansambluri de actuatoare și produce actuatoare pentru apometre de mai bine de două decenii. Acest actuator fără fir beneficiază de acea bază de producție în trei moduri concrete:
Consistența lotului.Conexiunea fără sârmă elimină sudarea manuală a cablurilor, care este una dintre cele mai mari surse de variație de la unitate la unitate în ansamblul actuatorului. Asamblarea automată și dimensiunile controlate ale știfturilor reduc variația rezistenței de contact și a timpului de răspuns.
Inspecție de intrare și test final.Producția standard include verificări funcționale pentru consumul de curent, timpul de răspuns și cursa supapei. Cumpărătorii pot solicita protocolul de inspecție și planul de eșantionare înainte de a plasa o comandă de volum.
Trasabilitate.Codul modelului, lotul de producție și înregistrările de testare sunt păstrate, astfel încât, dacă apare o problemă pe teren, populația afectată poate fi izolată în loc să trateze fiecare actuator din proiect ca suspect. Pentru mai multe despre baza de producție Kaiye și sistemul de calitate, consultațiprofilul companiei și prezentarea generală a producției.
Servomotorul fără fir este disponibil ca unitate standard, dar standard nu înseamnă fix. Pentru OEM și cumpărătorii de proiecte, următoarele articole sunt personalizate în mod obișnuit după evaluarea tehnică:
Definiția și secvența pinului.Funcțiile pin și ordinea pinului pot fi aliniate cu placa de contor.
Conector și carcasă.Tipul de fișă, orientarea și carcasa actuatorului pot fi specificate pentru a se potrivi cu carcasa contorului și dispozitivul de asamblare.
Raport de reducere.Dacă dimensiunea supapei dvs. nu se încadrează în DN15–DN25 sau cuplul de strângere este neobișnuit, un raport de transmisie alternativ sau un nivel de motor poate fi mai potrivit decât configurația standard 2400:1 sau 3700:1.
Branding și ambalare.Marcarea cu etichetă privată, ambalarea neutră și etichetarea specifică proiectului sunt disponibile pentru comenzile de volum.
MOQ tipic și timpul de livrare sunt confirmate la cotație. Livrarea standard este, în general, 15–30 de zile după confirmarea ordinului de comandă și a probei, în funcție de cantitatea comenzii și de disponibilitatea componentelor.
Ce înseamnă „fără fir” la acest actuator?
Se referă la o conexiune fără fir: actuatorul se conectează direct la baza contorului și la modulul electronic printr-o interfață de 2,0 mm cu 5 pini, fără a fi necesară sudarea cablului. Acest lucru simplifică asamblarea și susține linii de producție automate.
Pentru ce calibre apometrelor este potrivit actuatorul fără fir?
Este proiectat pentru apometre inteligente DN15–DN25. Utilizați o reducere de 2400:1 pentru contoarele DN15 și DN20 și o reducere de 3700:1 pentru contoarele DN25.
Care este definiția pinului?
Definiția standard de 2,0 mm cu 5 pini este: semnal de comandă de deschidere a supapei I, terminal comun II (COM), semnal de comandă de închidere a supapei III, IV putere CC pozitivă (+), V CC putere negativă (-). Funcțiile și secvența PIN pot fi personalizate.
Definiția pinului, cablul sau marca poate fi personalizat?
Da. Funcțiile de pin, secvența de pin, tipul conectorului și marcarea cu etichetă privată pot fi specificate pentru comenzile de volum după o revizuire tehnică.
Care este timpul de livrare pentru comenzile obișnuite?
Timpul de livrare este, în general, de 15-30 de zile și poate fi mai scurt sau mai lung în funcție de perioada modelului și cantitatea comenzii.
